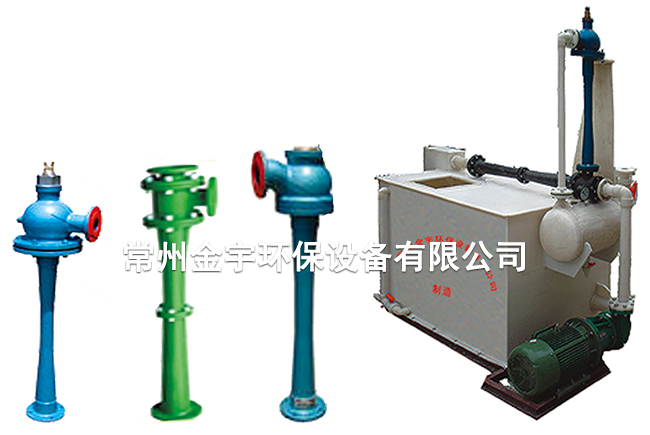

汽-水串联水喷射真空机组



应用范围和结构形式:

    常佳牌汽-水串联水喷射真空机组,是一种较高真空获得设备,蒸汽喷头可与塑料水喷射真空泵串联使用,也可以与金属水喷射真空泵配套使用,其原理是:它是将具有一定压力的工作蒸汽通过第一拉伐尔管渐扩喷嘴减压膨胀,以很高的速度喷出,将吸入室内的被抽介质夹带混合后进入第二拉伐尔渐扩管,能量变换减速增压后,排至下一级的蒸汽喷射泵或水喷射真空泵,从而获得比普通水喷射真空机组更高的真空度,更适合于蒸馏、锻烧及脱气、脱色、除臭等需要高真空的领域。用户可选购成套机组,也可单购喷射器。

产品特点:

  1、喷射蒸气泵能显著提升水喷射真空机组的真空压力。

  2、采用线形开放式喷嘴能提高喷射精度,可迅速提高真空效能。

  3、利用工厂蒸汽就近配套使用,减少污染、节约运行成本。

规格型号及技术参数(单泵机组):

规格 型号

参考真空度

    参考抽气量                   m3/h

配套泵型号及功率

Kw

卧式机组外型尺寸

mm

MPa

mmHg

RPP-110

0.0995

747

110

80FP-30(5.5)

1800×900×2400

RPP-180

0.0995

747

180

80FP-30(5.5)

1900×900×2400

RPP-220

0.0995

747

220

100FP-32(15)

2100×1000×2550

RPP-280

0.0995

747

280

80FP-32(7.5)

2100×1000×2550

RPP-360

0.0995

747

360

100FP-32(11)

2200×1200×2550

RPP-500

0.0995

747

500

100FP-32(15)

2300×1200×2600

汽水串联

真空机组





蒸汽喷射泵与110、180、220、280、360、500型水喷射真空机组配套使用,耗气量:40Kg/h,工作最低气压:0.3Mpa
