应用范围和结构形式:
ZSB型碳钢、不锈钢水喷射真空机组,是以离心泵为动力,通过喷射泵转换成压力能,在喷射泵入口处形成负压,可抽吸气体或真空抽脱水,整套采用普通钢材(Q235)或不锈钢(304、316L)等金属材料精工制作完成,主要应用于低腐蚀性的真空抽滤,以及制药、环保、冶金等行业,可选装单泵单箱机组、双泵单箱机组、圆箱机组、方箱联排机组和罐式联排机组等形式,用户可选购成套机组,也可单购喷射器。
产品特点:
1、普通钢制造的水喷射真空机组(部分泵材是由铸铁制造),材料不易变形,机械强度高,泵体耐温耐压性能稳定、循环水箱水温均衡,真空负压性能优越。
2、不锈钢制水喷射真空机组,材料材质坚韧、耐磨损、耐冲击、耐腐蚀、表面光滑,机械性能稳定、维护方便、使用寿命长。

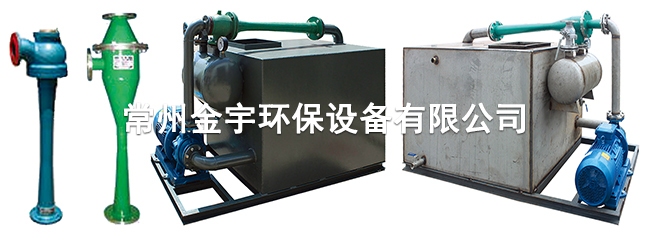

碳钢水喷射真空机组 不锈钢水喷射真空机组
规格型号及技术参数:
规格 |
参考真空度 |
参考抽气量 |
配套泵型号及功率 |
卧式机组外型尺寸 mm |
|
型号 |
Mpa |
mmHg |
m3/h |
KW |
|
ZSB-20 |
0.096 |
723 |
30 |
ISj40-125(1.5) |
1500×800×1100 |
ZSB-40 |
0.096 |
723 |
40 |
ISj40-160(2.2) |
1500×800×1100 |
ZSB-60 |
0.096 |
723 |
60 |
ISj50-160 (3.0) |
1500×800×1100 |
ZSB-80 |
0.096 |
723 |
80 |
ISj50-160(4.0) |
1500×800×1100 |
ZSB-110 |
0.096 |
723 |
110 |
ISj80-160A(5.5) |
1800×1000×1300 |
ZSB-160 |
0.096 |
723 |
160 |
ISj80-160(7.5) |
1800×1000×1300 |
ZSB-230 |
0.096 |
723 |
230 |
ISj80-160B(11) |
2000×1200×1400 |
ZSB-320 |
0.096 |
723 |
320 |
ISj80-200B(15) |
2000×1200×1400 |
ZSB-500 |
0.096 |
723 |
500 |
ISj80-200A(18.5) |
2100×1300×1450 |
ZSB-700 |
0.096 |
723 |
700 |
ISj100-160(22) |
2150×1350×1500 |
ZSB-800 |
0.096 |
723 |
800 |
ISj125-160(30) |
2200×1400×1600 |
